萬濠工具顯微鏡VTM-4030F

產品簡介 product presentation 商品名稱 萬濠工具顯微鏡型號 VTM-4030F 玻璃臺尺寸 450*350mm 分辨力 0.5 m 供應商佛山市精測計量?jì)x器設備有限公司產品概述 product presentation 萬濠工具顯微鏡......

品牌：臺灣萬濠

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	萬濠工具顯微鏡
型號	VTM-4030F
玻璃臺尺寸	450*350mm
分辨力	0.5μm
供應商	佛山市精測計量?jì)x器設備有限公司

產品概述

product presentation

萬濠 工具顯微鏡VTM-4030F

以二維測量為主，亦可作三維輔助測量。還能以目鏡標準片做比較測量，測量螺紋的節距、外徑、牙角、尺形及切削刀具等工件尺寸或外形輪廓進行顯微放大測量，檢測工件的表面狀況，測量角度、長度等。

還可作為觀察顯微鏡，用相對測量法檢查工件表面粗糙等非接觸測量為目的的各種精密機械。

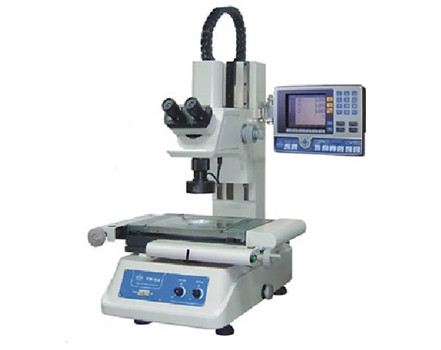

產品圖片

Product demonstration

（參考圖片）

適用范圍

technical parameter

萬濠工具顯微鏡VTM-4030F廣泛用于電子組件、精密模具、精密刀具、彈簧、塑料、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等方面

零件
彈簧
電子
五金
汽配
合金刀具

產品細節

product details

: 01多種數據處理功能
VTM系列影像工具顯微鏡具有多種數據測量、顯微放大、顯示、輸入和輸出等數據處理功能。

: 02測量范圍廣
以二維測量為主，亦可作三維輔助測量。還能以目鏡標準片做比較測量，測量螺紋的節距、外徑、牙角、尺形及切削刀具等工件尺寸或外形輪廓進行顯微放大測量，檢測工件的表面狀況，測量角度、長度等。

: 03自動尋邊無需編程
可采用Windows圖像窗口的專用測量軟件QMS3D-M進行自動尋邊操作，無需編程，只要鼠標點擊即可測量，簡單方便易行。

技術參數

technical parameter

其它參數	產 品規格
型號	VTM-1510 VTM-1510G VTM-1510F	VTM-2010 VTM-2010G VTM-2010F	VTM-2515 VTM-2515G VTM-2515F	VTM-3020 VTM-3020G VTM-3020F	VTM-4030 VTM-4030G VTM-4030F
X向行程	150	200	250	300	400
Y向行程	100	100	150	200	300
Z向行程	150	150	200	200	230
金屬臺尺寸	354×228	404×228	450×280	500×330	606×466
玻璃臺尺寸	210×160	260×160	306×196	350×250	450×350
數顯分辨力	0.0005	0.0005	0.0005	0.0005	0.0005
示值誤差(μm)	E_1XY=(2.5+L/100)
外形尺寸（長×寬×高）	540×667×850	540×667×850	800×675×920	800×675×920	950×750×1050
儀器重量	100	110	135	140	220
